- Скачивайте программу j-link
https://www.segger.com/downloads/jlink/JLink_Windows_V756d_x86_64.exe

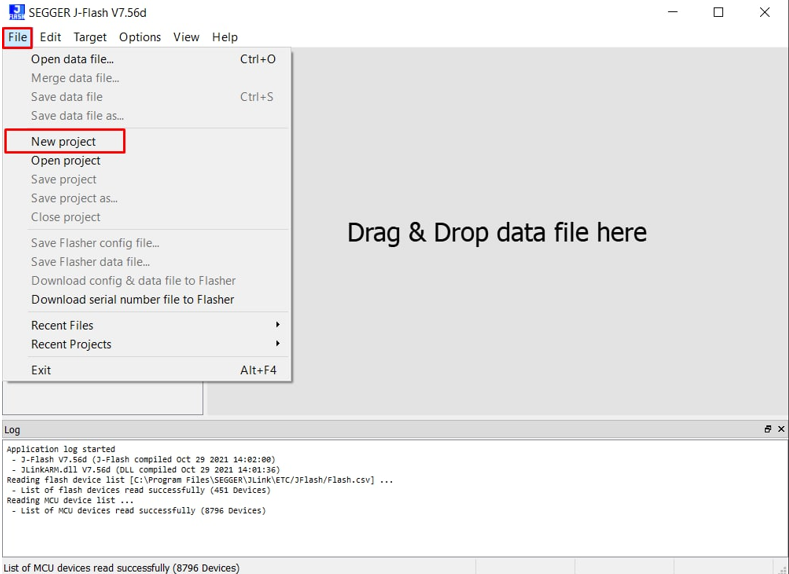

для windows 64 - После установки, открываете программу (J-flash), Нажимаете file -> new project

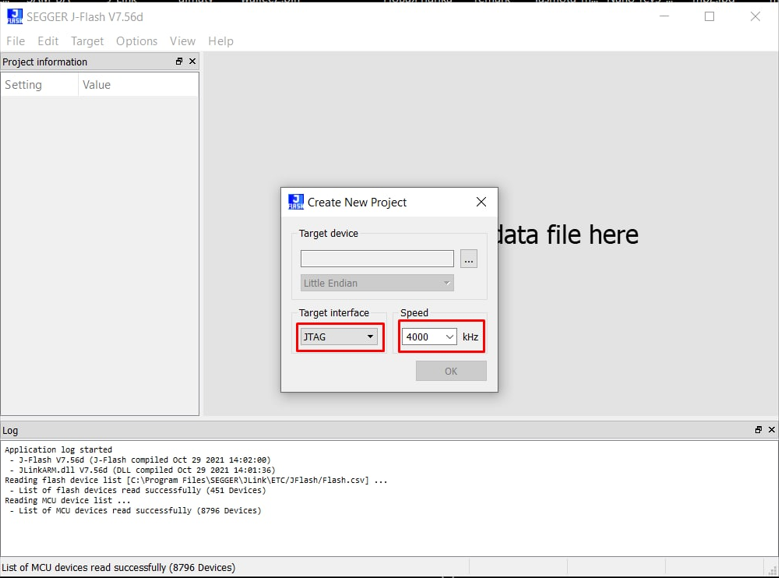

- Во вкладке (Target interface) выбираете JTAG
Во вкладке (SPEED) выбираете 4000

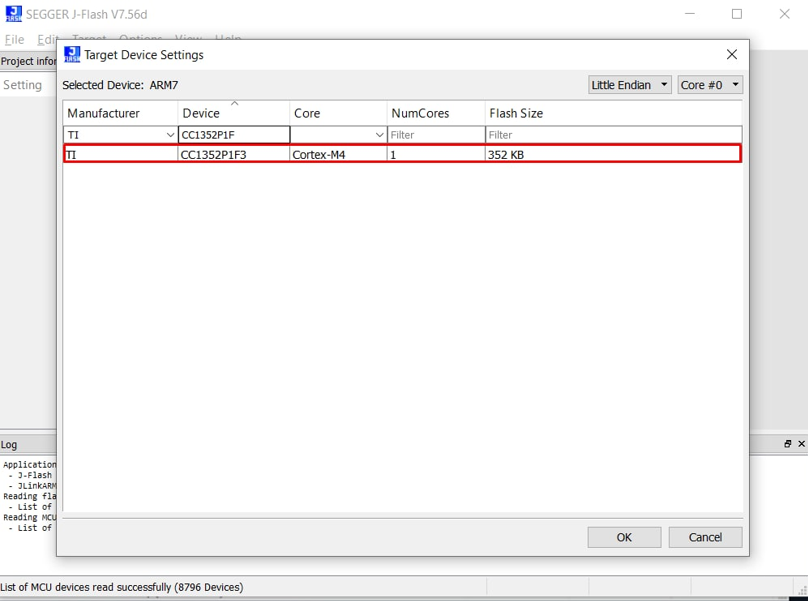

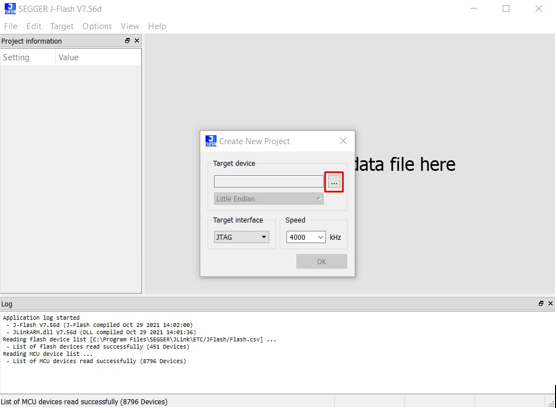

- после нужно выбрать Target device
- Находите "device"
Manufacturer : TI
Device: CC1352P1F3

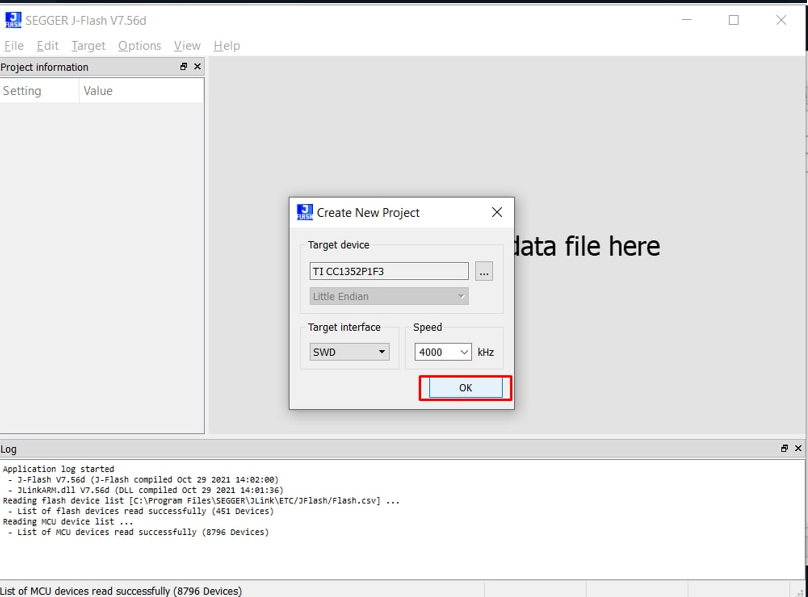

выбираете его и жмете "OK"

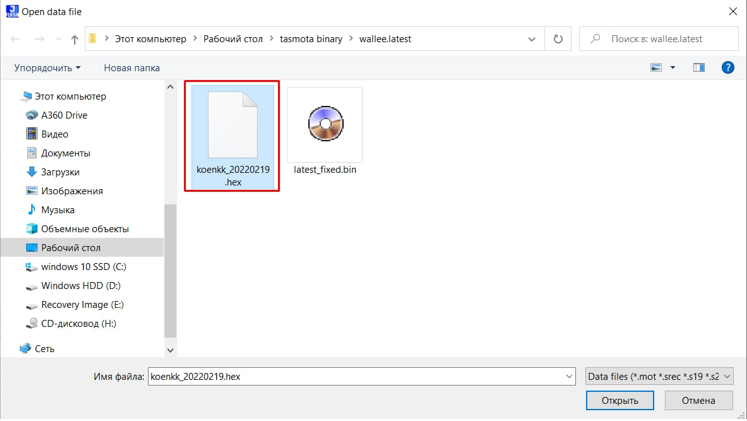

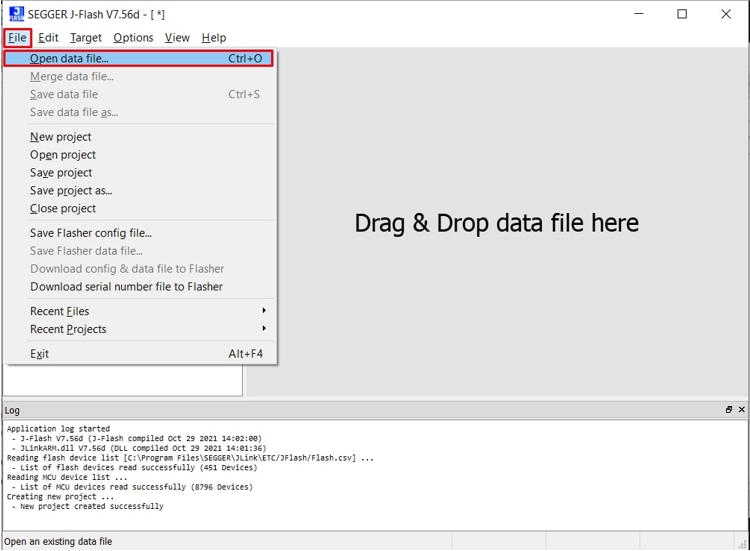

- file->Open data file
- выбираете этот файл (koenkk_20220219.hex)

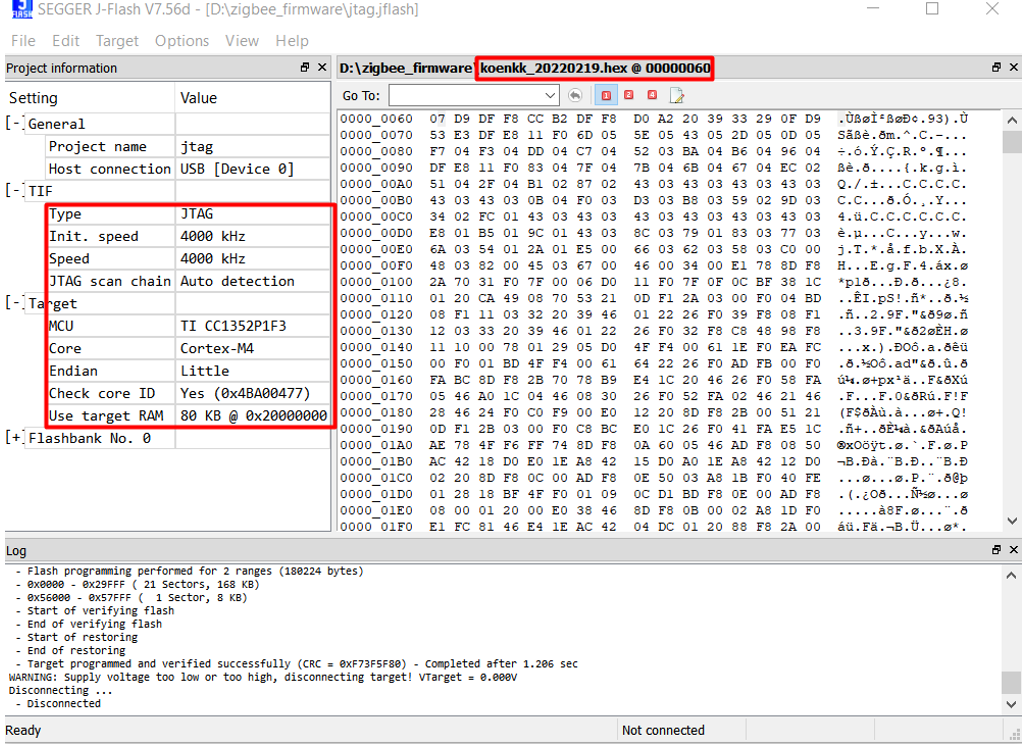

- Должно быть всё выставлено вот так

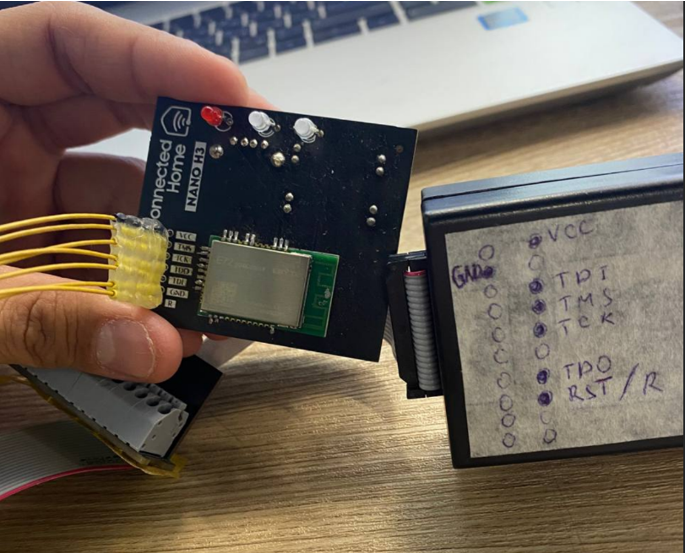

- далее вставляете плату в программатор таким образом,
GND -> GND
RST -> RST
TDI -> TDI
TDO -> TDO
TCK -> TCK
TMS -> TMS
VCC -> VCC
после вставляете программатор в ваш ПК

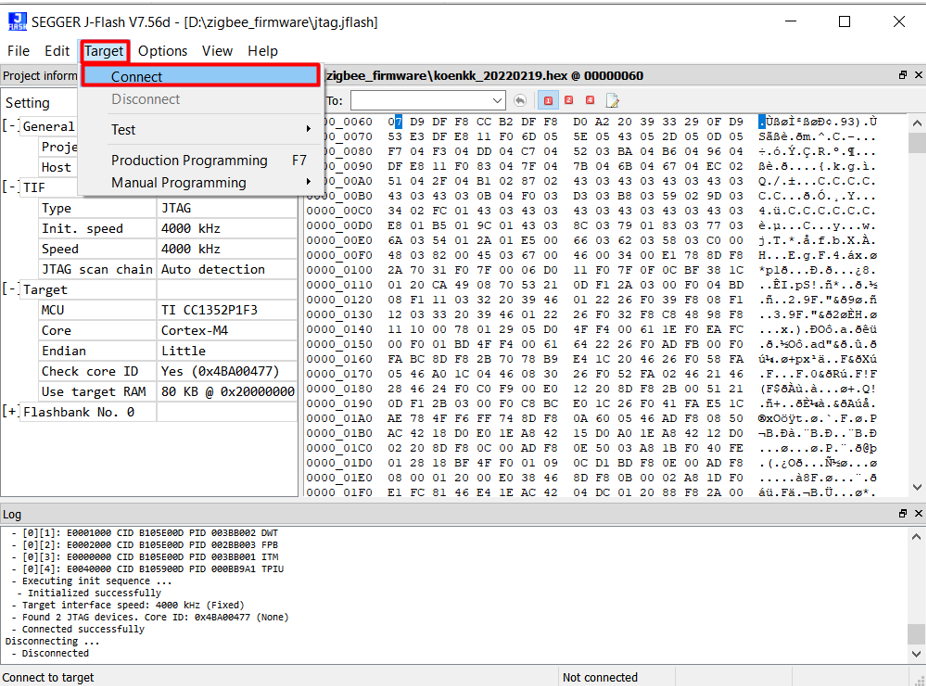

10) Target->Connect

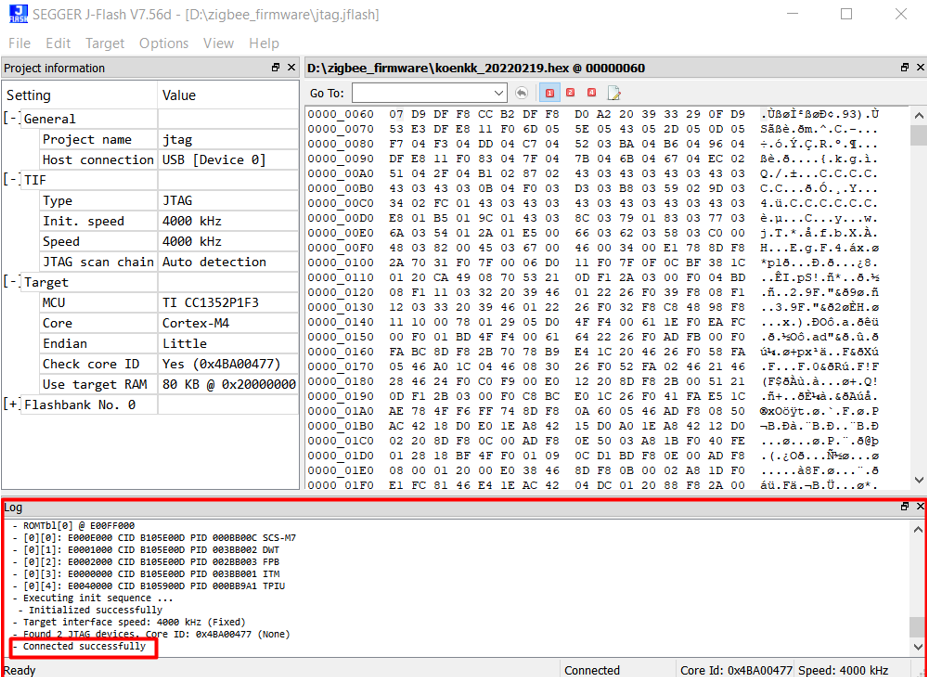

Обязательно в логах должно быть (- Connected successfully)

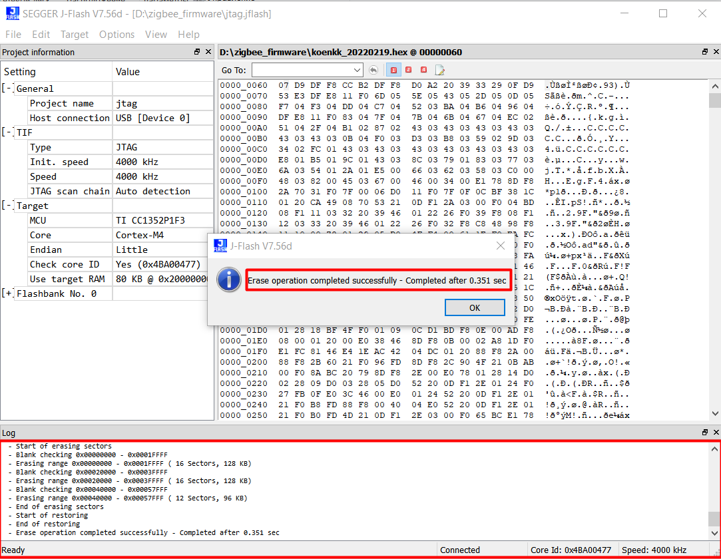

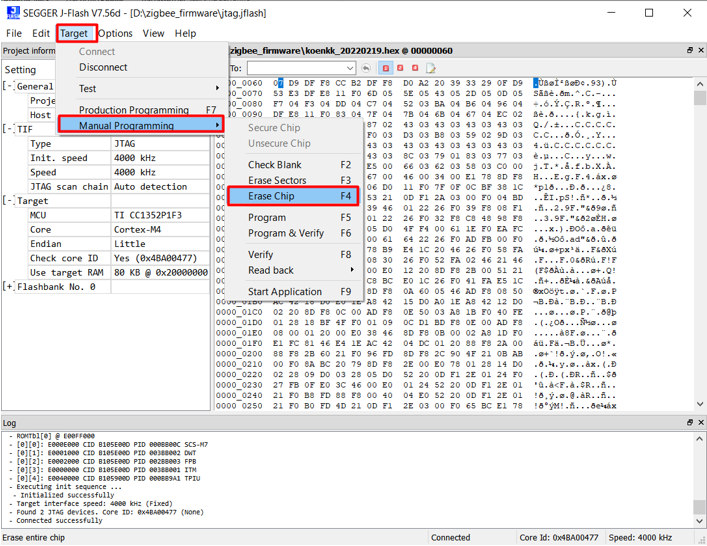

- Target-> Manual Programming -> Erase chip
Обязательно в логах должно быть ( - Erase operation completed successfully)

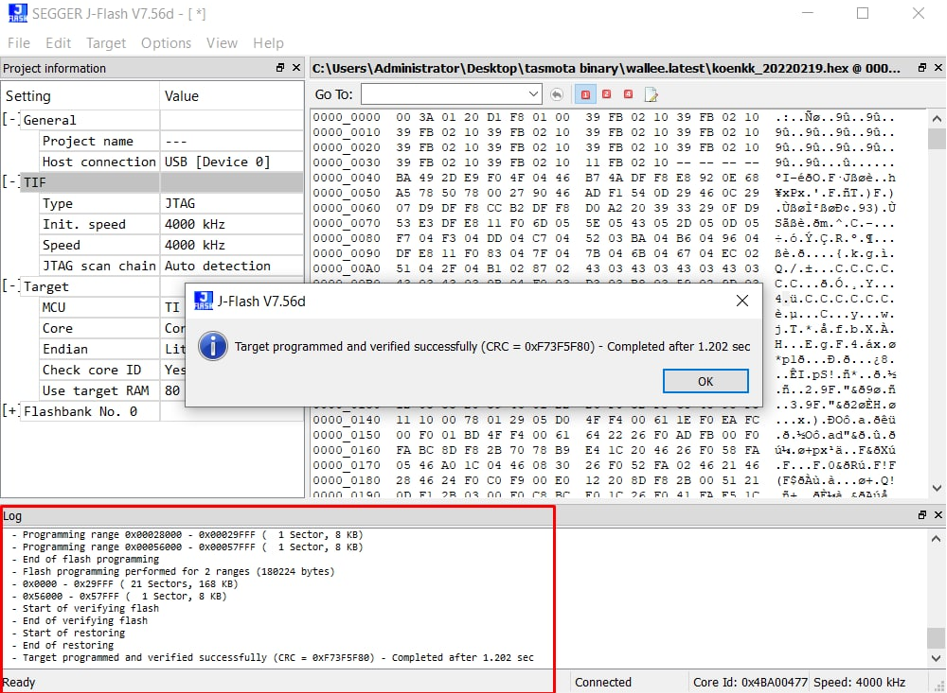

Target -> Manual Programming -> Program & Verify
- Прошивка Zigbee модуля для Wallee готова
